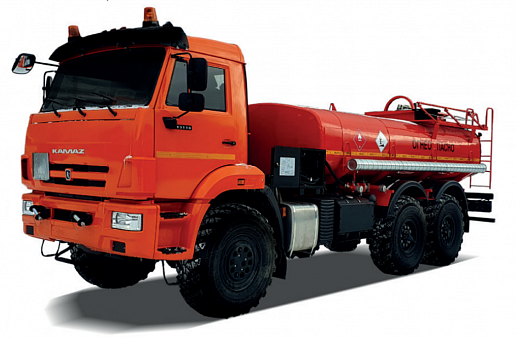

Автотопливозаправщик АТЗ-10 4671

• Автотопливозаправщик предназначен для транспортирования, кратковременного хранения и заправки нефтепродуктами автомобилей, различных механизмов и машин с одновременным измерением выданного топлива измерительным устройством топливораздачи.
• Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «чемодан». Корпус цистерны изготовлен из стали 09Г2С, 4 мм.
• Горловина цистерны имеет люк-лаз диаметром 500 мм и закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой, штуцерами для установки указателя налива.
• Дыхательный клапан объединяет в себе два клапана, срабатывающих при избыточном давлении внутри цистерны и при вакууме.
• Шасси автомобиля оборудуется под перевозку опасных грузов.
• Насосная установка СВН-80 предназначена для перекачивания нефтепродуктов при заданной операции и устанавливается на шасси автомобиля. Привод насоса осуществляется от коробки отбора мощности через карданный вал.
• Узел выдачи топлива (УВТ) состоит из ящика УВТ и установленных внутри него: счетчика жидкости ППО25, фильтра жидкости, раздаточного рукава ДУ-25, раздаточного пистолета АКТ-20.
• Вдоль цистерны по левому и правому краю расположены пеналы для хранения напорно-всасывающих рукавов.

Технические характеристики
